进口高压笼式调节阀进口高压笼式调节阀产品产品概述

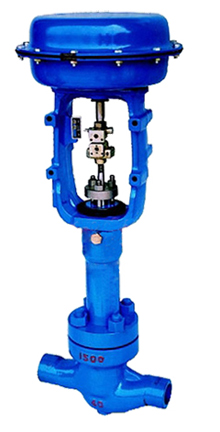

进口高压笼式调节阀是一种压力平衡式的调节阀，阀体流体通道呈S流线型，压降损失小，流量大、可调范围广。配用多弹簧式薄膜执行机构，结构紧凑，输出力大。该阀广泛适用于要求动态稳定性好，噪音低，空化腐蚀小的高压降场合。
进口高压笼式调节阀主要性能
型 式：直通笼式铸造球型阀
公称通径：DN40-DN200mm
公称压力：ANSI900-2500 JIS 63Kv
连接型式：法兰连接： RF 、RJ
法兰标准：JIS B2201-1984、ANSI B16.5-1981
焊接连接：嵌接焊SW（40～80mm）;对接焊BW（80～200mm）
阀体材料：铸钢（ZG230-450）、 CrMo钢、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti ）等
上 阀 盖：常温型（P）：-5～+230℃
注：工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填料：石棉编织填料、石墨填料
进口高压笼式调节阀阀内组件
阀芯型式：金属阀座的压力平衡结构
流量特性：等百分比特性（%）和线性特性（L）
材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
进口高压笼式调节阀执行机构
型 式：多弹簧式薄膜执行机构、单弹簧薄膜执行机构，单作用气缸活塞执行机构、双作用气缸活塞执行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：40～200、80～240kPa（LHA、LVA5型），190～350、190～400kPa（LVA6型）
供气压力：280～400kPa（LHA型），280kPa（LVA5型），400～500kPa（LVA6型），300～500kPa（LVP型）
气源接口：Rc 1/4”
环境温度：-30～+70℃
阀作：用型式 用正作用或反作用执行机构实现阀的气-关式或气-开式
附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
进口高压笼式调节阀产品性能
泄 漏 量： 符合标准ANSI Bl6.104 III级，小于额定Cv的0.1%
回 差： 1％(带定位装置)
线 性： ±1％(带定位装置)
